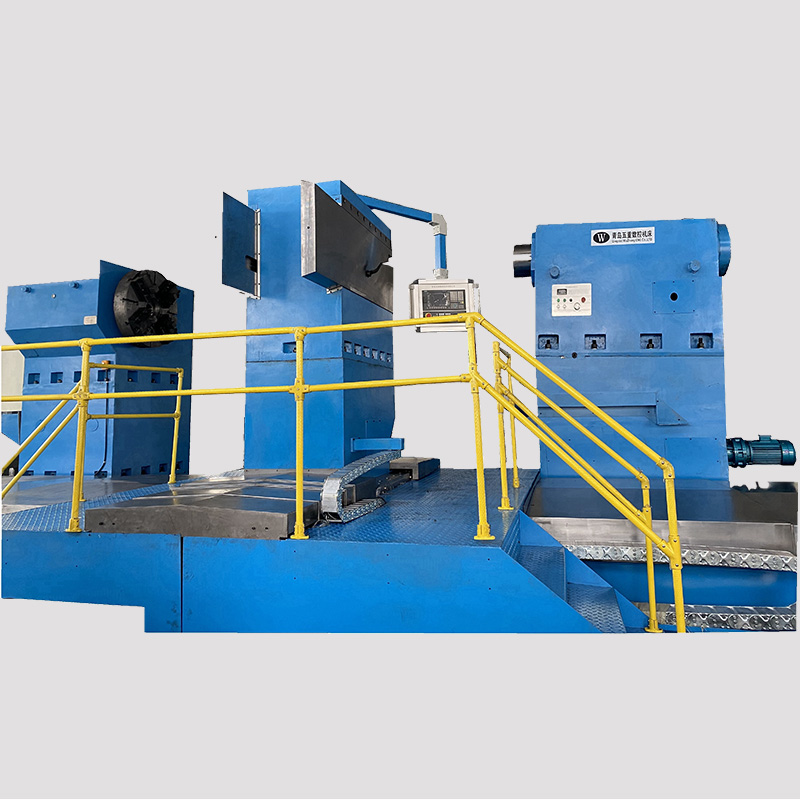

阴极辊车床（重型数控卧式车床）选型技术参数 | ||||||||
项目 | 单位 | C61125 | C61160 | C61200 | C61250 | C61315 | 61400 | 61500 |
床身上最大回转直径 Maximum swing diameter on the bed body | mm | Ф1250 | Ф1600 | Ф2000 | Ф2500 | Ф3150 | Ф4000 | Ф5000 |
滑板上最大工件回转直径 Maximum workpiece rotation diameter on the skateboard | mm | Ф800 | Ф1200 | Ф1400 | Ф2000 | Ф2500 | Ф3500 | Ф4000 |
最大工件重量 Maximum workpiece weight | t | 20 | 30 | 40 | 40 | 63 | 80 | 80 |
主轴转数范围 Spindle rotation range | r/min | 10-200 | 10-200 | 10-200 | 4-160 | 4-160 | 4-160 | 4-160 |
卡盘直径 diameter of chuck | mm | 1000 | 1250 | 1600 | 2000 | 2500 | 3000 | 4000 |
尾座套筒行程 Tail seat sleeve trip | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Z轴进给量 Z-axis feed | mm/min | 0～3000 | 0～3000 | 0～3000 | 0～3000 | 0～2500 | 0～2500 | 0～2000 |
X轴进给量 X-axis feed | mm/min | 0～3000 | 0～3000 | 0～3000 | 0～2500 | 0～3=2000 | 0～2000 | 0～2000 |
主传动机 Main transmission motivation | kw | 45 | 45 | 55 | 75 | 75 | 75 | 75 |
